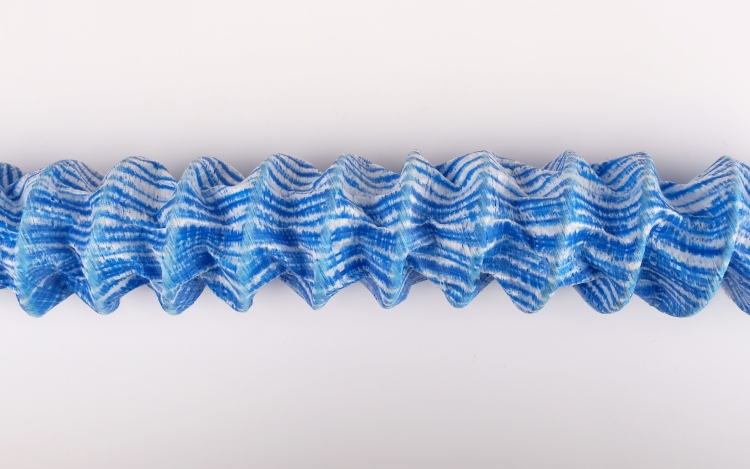

软式透水管
产品品介绍:

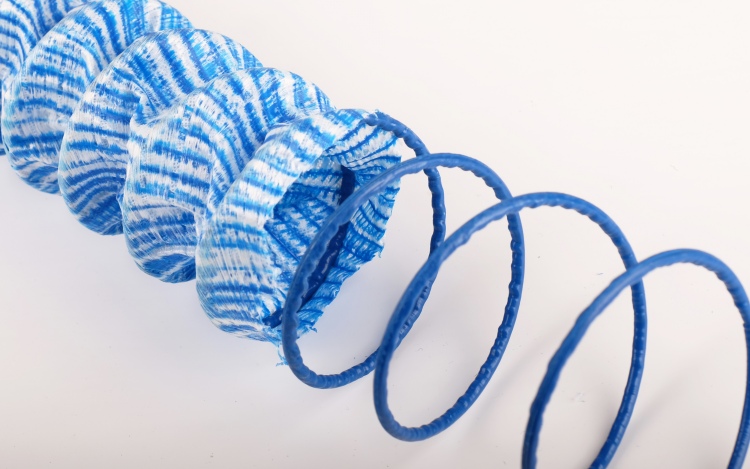

将涂覆PVC的钢丝加工成螺旋状作为骨架，在骨架上缠绕热轧布而成，具有通过整体的周身全方位过滤并快速有效排除地下水，渗透率高，排水量大，取代传统的聚氯乙烯打孔管渗水。
产品规格: 按孔径分为:50mm、80mm、100mm、150mm、200mm、250mm、300mm。
产品特点:
排放渗透水；2、降低浸润线；3、软土层加固；4、强化土体预防崩滑产品。
孔隙直径小，全方位透水，渗透性好;抗压耐拉度高，使用寿命长;
耐腐蚀和抗微生物侵蚀性好;整体连续性好，接头少，衔接方便;质地柔软，与土结合性好等优点。
应用范围:
1、挡土墙背面垂直及水平排水;
2、铁路路基、路肩，软土地基排水;
3、地下道的排水;
4、灰坝及水利坝体的排水;
5、公路中央隔离带排水及保护植被;
6、运动场地的排水;
7、水平钻空排水;
8、滑地保护坡;
9、花园及花台排水;
10、水土保持;
11、地基工程的地下排水;

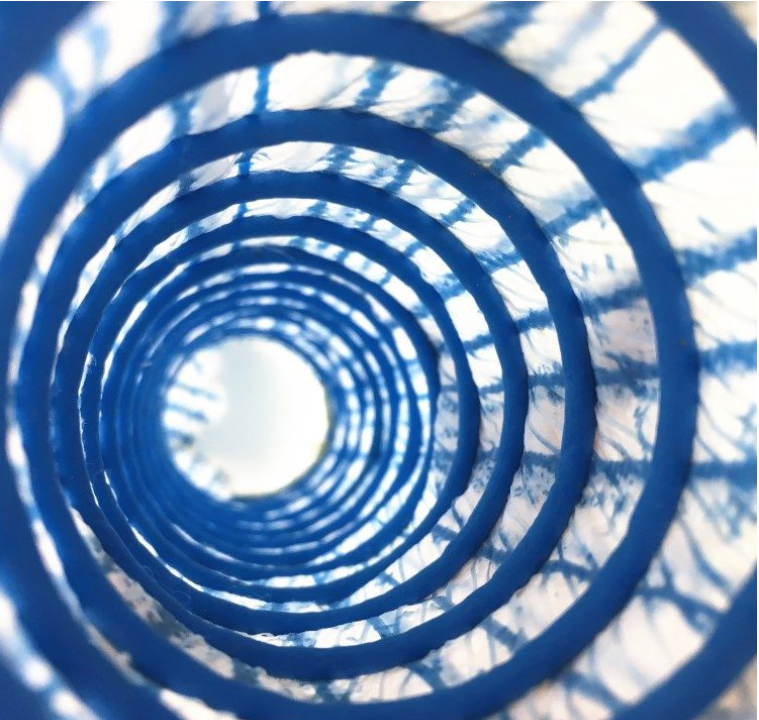

软式透水管的结构示意图：
产品执行标准：JC 937-2004《软式透水管》
|
规格 |
FH 50 |
FH 80 |
FH 100 |
FH 150 |
FH 200 |
FH 250 |
FH 300 |
|
|
外径尺寸允许偏差 |
±2.0 |
±2.5 |
±3.0 |
±3.5 |
±4.0 |
±6.0 |
±8.0 |
|
钢丝的直径、间距和保护层厚度。
表2 构造要求
|
项目 |
规格 |
|||||||
|
FH 50 |
FH 80 |
FH 100 |
FH 150 |
FH 200 |
FH 250 |
FH 300 |
||
|
钢丝 |
直径.mm.≥ |
1.6 |
2.0 |
2.6 |
3.5 |
4.5 |
5.0 |
5.5 |
|
间距.圈/m.≥ |
55 |
40 |
34 |
25 |
19 |
19 |
17 |
|
|
保护层厚度.mm.≥ |
0.30 |
0.34 |
0.36 |
0.38 |
0.42 |
0.60 |
0.60 |
|
|
注：钢丝直径可加大并减少每米的圈数，但应保证能满足表4所列耐压扁平率的要求。 |
||||||||
表3 滤布性能
|
项目 |
性能指标 |
||||||
|
FH 50 |
FH 80 |
FH 100 |
FH 150 |
FH 200 |
FH 250 |
FH 300 |
|
|
纵向抗拉强度.Kn/5cm.≥ |
1.0 |
||||||
|
纵向伸长率，%。≥ |
12 |
||||||
|
纵向抗拉强度。Kn/5cm.≥ |
0.8 |
||||||
|
横向伸长率，%.≥ |
12 |
||||||
|
圆球顶破强度，kn，≥ |
1.1 |
||||||
|
CBR顶破强力，kn，≥ |
2.5 |
||||||
|
渗透系数k30，cm/s，≥ |
0.1 |
||||||
|
等效孔径O90，mm |
0.06-0.25 |
||||||
|
注：圆球顶破强度实验及CBR顶破强力试验只需进行其中的一项，FH 50由于滤布面积较小，应采用圆球顶破强度实验；FH 80及以上的建议采用CBR顶破强力实验。 |
|||||||
。
表4 耐压扁平率 （单位为: 牛顿/米）
|
规格 |
FH 50 |
FH 80 |
FH 100 |
FH 150 |
FH 200 |
FH 250 |
FH 300 |
|
|
耐压扁平率 |
1%，≥ |
400 |
720 |
1600 |
3120 |
4000 |
4800 |
5600 |
|
2%，≥ |
720 |
1600 |
3120 |
4000 |
4800 |
5600 |
6400 |
|
|
3%，≥ |
1480 |
3120 |
4800 |
6400 |
6800 |
7200 |
7600 |
|
|
4%，≥ |
2640 |
4800 |
6000 |
7200 |
8400 |
8800 |
9600 |
|
|
5%，≥ |
4400 |
6000 |
7200 |
8000 |
9200 |
10400 |
12000 |
|
