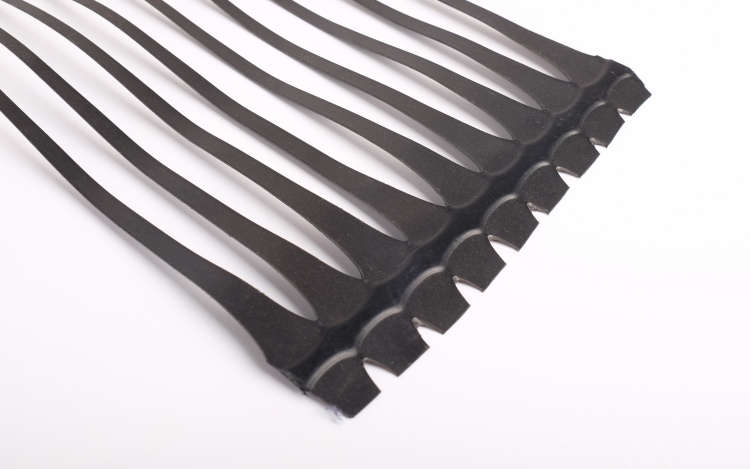

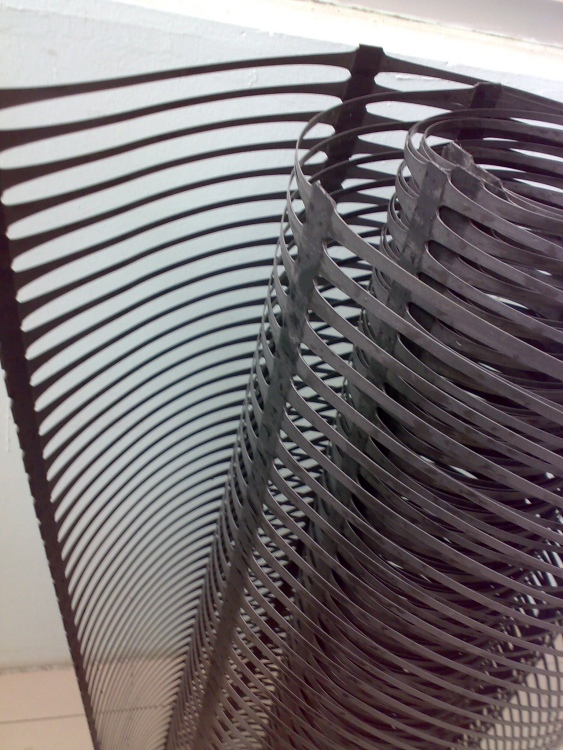

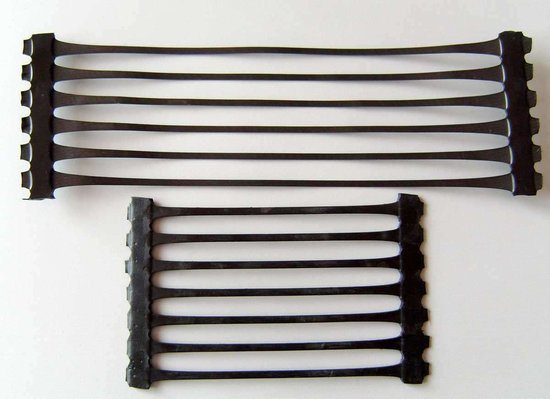

单向拉伸塑料土工格栅/单向拉伸土工格栅/塑料土工格栅
单向拉伸塑料土工格栅（geogrid）是一种主要的土工合成材料，与其他土工合成材料相比，它具有独特的性能与功效。常用作加筋土结构的筋材或复合材料的筋材等。它是用聚丙烯、聚乙烯等高分子聚合物经热塑或模压而成的二维网格状，当作为土木工程使用时，称为单向拉伸土工格栅。
单向塑料土工格栅
产品型号
TGDG25、TGDG35、TGDG50、TGDG80、TGDG110、TGDG120、TGDG160、TGDG200、TGDG220、TGDG260、TGDG300。
产品规格：2.5m、3m宽幅也可根据客户要求定做，长度100m.
应用范围
1.用于高速公路、市政道路、铁路、飞机跑道等路基增强。
2、适用于江河海坝的堤坝增强
3、主要用于挡土墙、桥台、陡坡工程等；
产品执行标准：GB/T17689-2008
|
聚丙烯单向拉伸塑料土工格栅规格性能表 |
||||||||||
|
项目/型号 |
TGDG35 |
TGDG50 |
TGDG80 |
TGDG110 |
TGDG120 |
TGDG160 |
TGDG180 |
TGDG200 |
TGDG260 |
TGDG320 |
|
每延米拉伸屈服力， KN/m≥ |
35 |
50 |
80 |
110 |
120 |
160 |
180 |
200 |
260 |
320 |
|
屈服伸长率， % ≤ |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
2% 伸长率时的拉伸力， KN/M≥ |
10 |
12 |
26 |
32 |
36 |
45 |
55 |
70 |
90 |
110 |
|
5% 伸长率时的拉伸力， KN/M≥ |
20 |
28 |
48 |
66 |
72 |
90 |
110 |
120 |
180 |
210 |
|
成品长度、宽度 |
长度：50m-100m, 宽度3m |
|||||||||
|
聚乙烯单向拉伸塑料土工格栅规格性能表 |
||||||||
|
项目/型号 |
TGDG35 |
TGDG50 |
TGDG80 |
TGDG120 |
TGDG140 |
TGDG160 |
TGDG170 |
TGDG200 |
|
每延米拉伸屈服力， KN/m≥ |
35 |
50 |
80 |
120 |
160 |
180 |
200 |
260 |
|
屈服伸长率， % ≤ |
11.5 |
11.5 |
11.5 |
11.5 |
11.5 |
11.5 |
11.5 |
11.5 |
|
2% 伸长率时的拉伸力， KN/M≥ |
7.5 |
12 |
21 |
33 |
38 |
47 |
49 |
58 |
|
5% 伸长率时的拉伸力， KN/M≥ |
21.5 |
23 |
40 |
65 |
75 |
93 |
98 |
115 |
|
成品尺寸 |
长50m ，宽1m/1.1m |
|||||||
施工方法
○当用于路基、路面时，施工方法与双向土工格栅一样。
○当用于加筋土挡墙时，施工方法如下：
1、设置基础，按设计的墙面系统进行施工，当选用预制钢筋混凝土面板时，一般厚12-15㎝支承在预制混凝土基础上。其宽度不大于30㎝，厚度不小于20㎝，埋深不小于60㎝防止地基冻胀影响。
2、平整墙基，按设计要求开挖、平整。软土需压实或换填，压实到要求密度，应略超出墙面范围。
3、筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定。
4、墙体填土， 采用机械填土，车轮与筋材间的距离至少应保持15㎝。压实后一层土厚约20-15㎝。
5、 墙面施工时，墙面处应包土工织物，防止填土漏失。
