SNS边坡防护网简介

SNS柔性主动防护网 是以高强度钢丝绳柔性网（菱形钢丝绳网、环形网、高强度钢丝格栅）作为主要构成部分，并以覆盖（主动防护）和被动防护）两大基本类型，防治各类斜坡坡面地质灾害（如岩石崩塌、滚落、爆破飞石等危害的柔性安全防护系统。

主动防护网的技术指标

钢丝绳网：钢丝绳网的规格，采用D0/80/300型给钢丝绳网，宜选用4m*4M网块，需要时可在边缘处采用其他规格网块。层数宜采用单层钢丝绳网辅挂，在局部大体积危石或岩堆时，可考虑采用双层钢丝绳的加强型主动防护，此时的锚杆抗拨力应不小于104KN.

支撑绳：横向支撑绳的直径宜采用Φ16钢丝绳，纵向支撑绳宜采用Φ12钢丝绳，设置双层钢丝绳网的区域纵向支撑绳均宜采用Φ16钢丝绳，每根支撑绳的实际长度应在设计敷设长度的基础上两端各增加1m作为与锚杆固定连接的预留长度。当支撑绳敷设长度L《10m、10m<L<30m或L》30m时，每根支撑绳两端分别用2个、3个火4个相应型号的绳卡固定。

缝合绳：缝合绳的直径为8mm，每张钢丝绳网宜用一根缝合绳缝合，其长度按能实现与周边支撑绳或临近网边缘缝合来确定，每根缝合绳两端各用2个Φ8绳卡固定。

格栅网：GPS1和GPS2型主动系统应在钢丝绳网下铺一层格栅，宜采用直径为5cm的叠置，格栅网之间用Φ1.2铁丝绑扎，绑扎间距不得大于1m

锚杆：原材料宜选择双股形式的Φ16的钢丝绳锚杆，也可以采用钢筋锚杆；锚杆孔径及锚固长度，上沿锚杆设计抗拨力不小于80KN，其余锚杆设计抗拨力不小于50KN。，锚固长度应根据计算确定，且不得小于2m，钢丝锚杆孔径应大于杆体直径12mm以上；双股钢丝绳锚杆孔径应大于钢绳2倍（直径10MM以上

主动防护网性能特点：

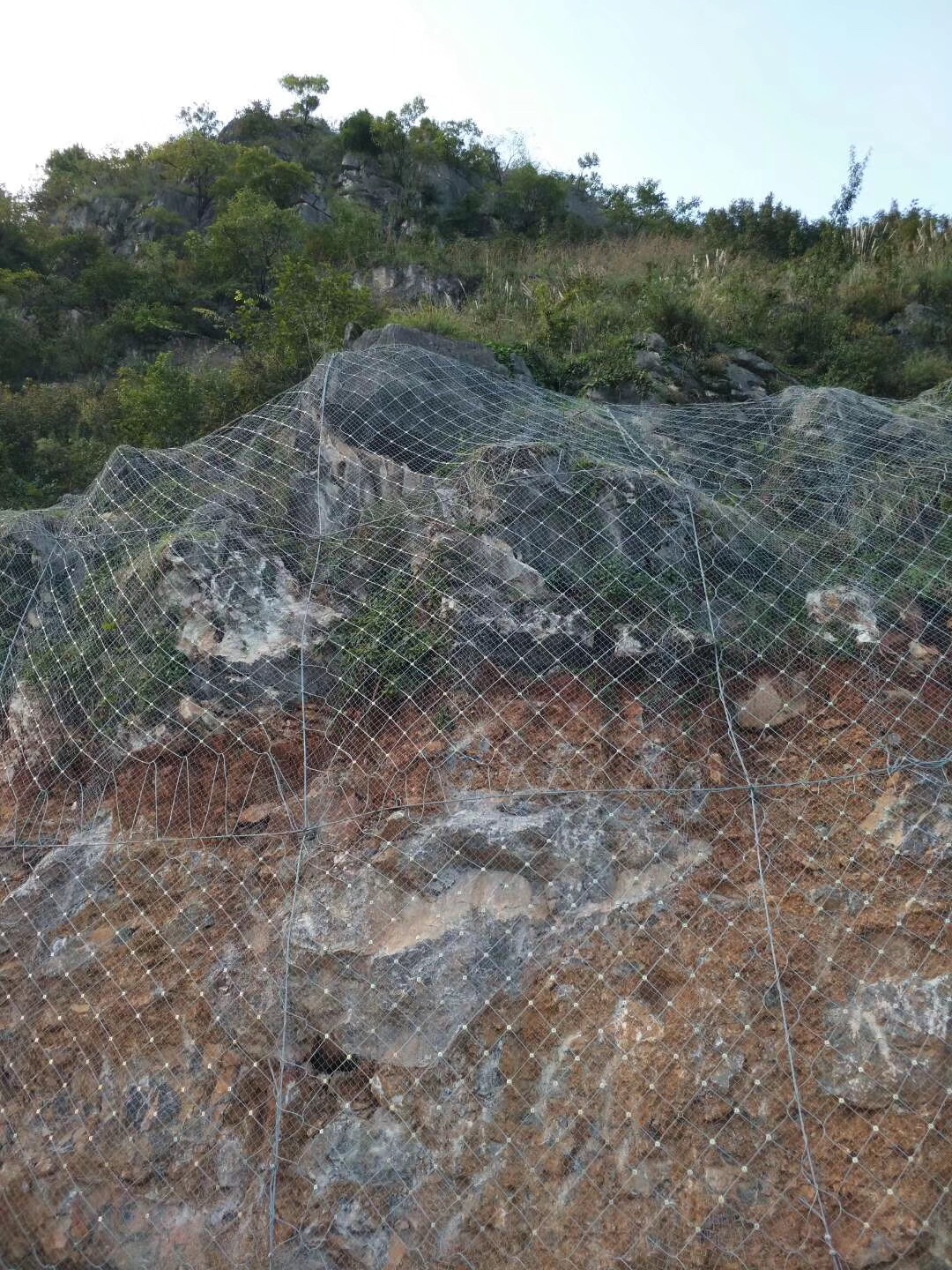

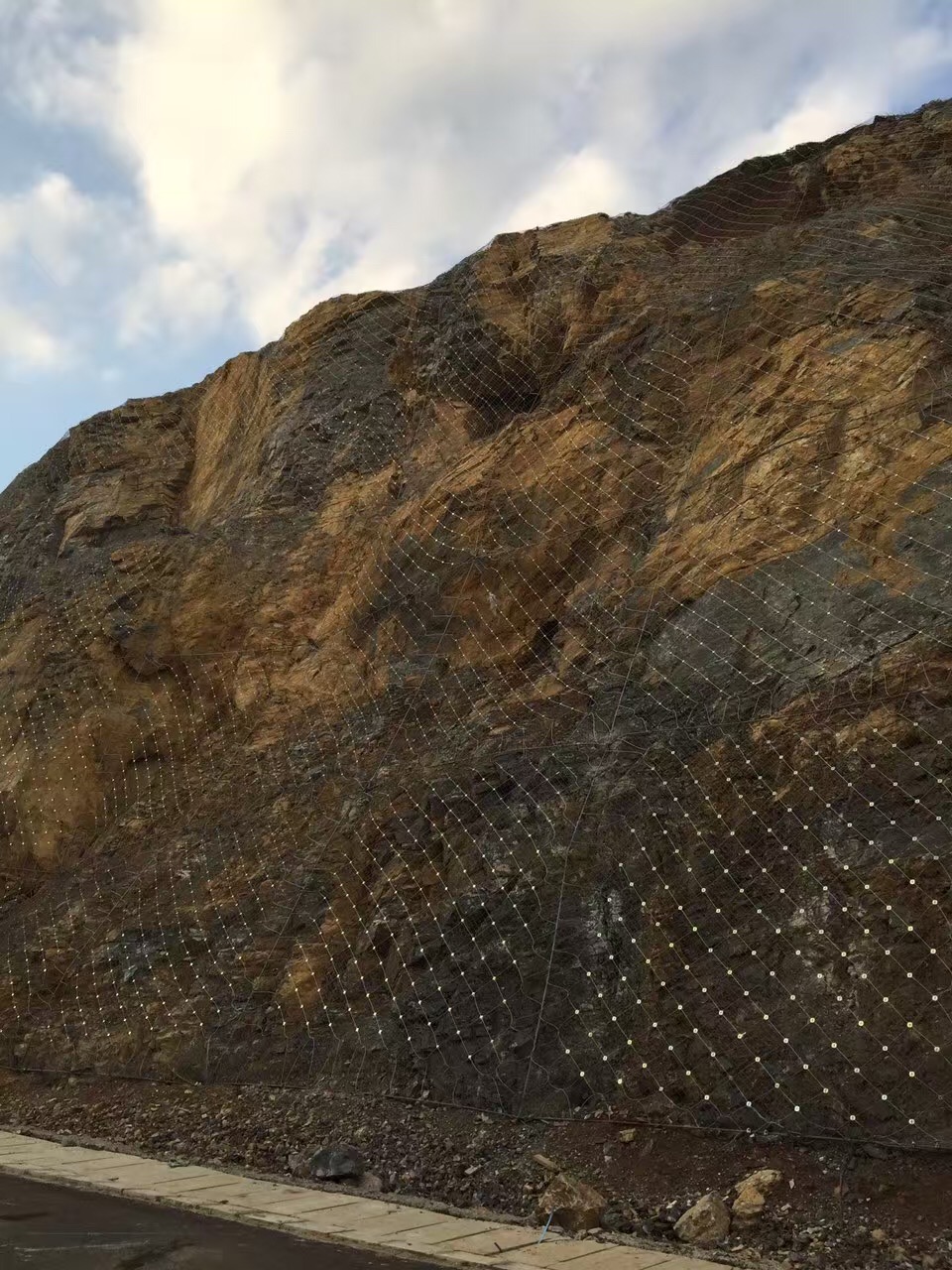

   主动防护网采用高强度镀锌钢丝绳、钢丝网，不低于AB级的防腐处理，其防腐寿命根据环境条件的不同一般可达到30-50年不等，主要对边坡失稳潜在落石危险的坡面进行防治，以从横交错的Φ16支，按坡形4.5m*4.5m或4.8m*4.8m方形模式布置成网块，并用4m*4m的主动网用缝合绳进行预张拉，使该系统对坡面施以一定的方向预紧压力，从而提高危岩体的稳定性，阻止落石的发生，同时该系统下不会影响地下水的正常排泄，并给边坡的生态治理提供了先决条件。

边坡生态防护系统：

利用植物根系与主动防护系统相结合，从而达到恢复生态环境，巩固边坡稳定，促进有机污染的降解，净化大气，降低噪音的一种环境系统。

主动防护网的应用：

常用于坡面崩塌、危岩、落石、风化剥落、溜坍、溜滑或塌落类地质灾害加固防护。

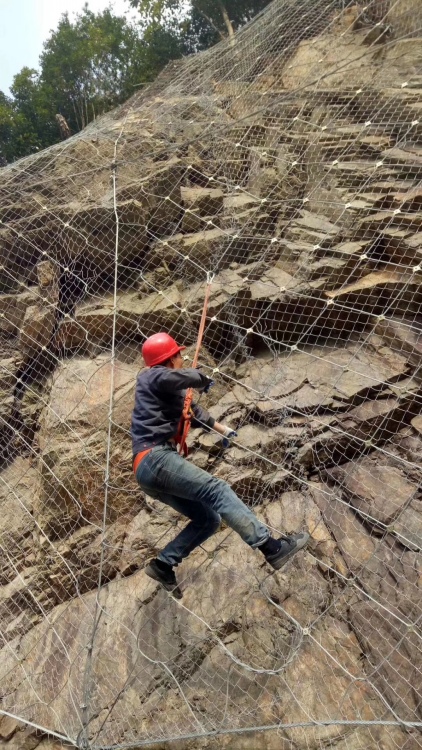

                           主动防护系统安装流程图放线

           放线→复核→钻孔→安装锚杆→灌注→安装纵横支撑绳→验收→挂网

                                              ↓                                                                                       ↓

                      清孔                                          张拉
