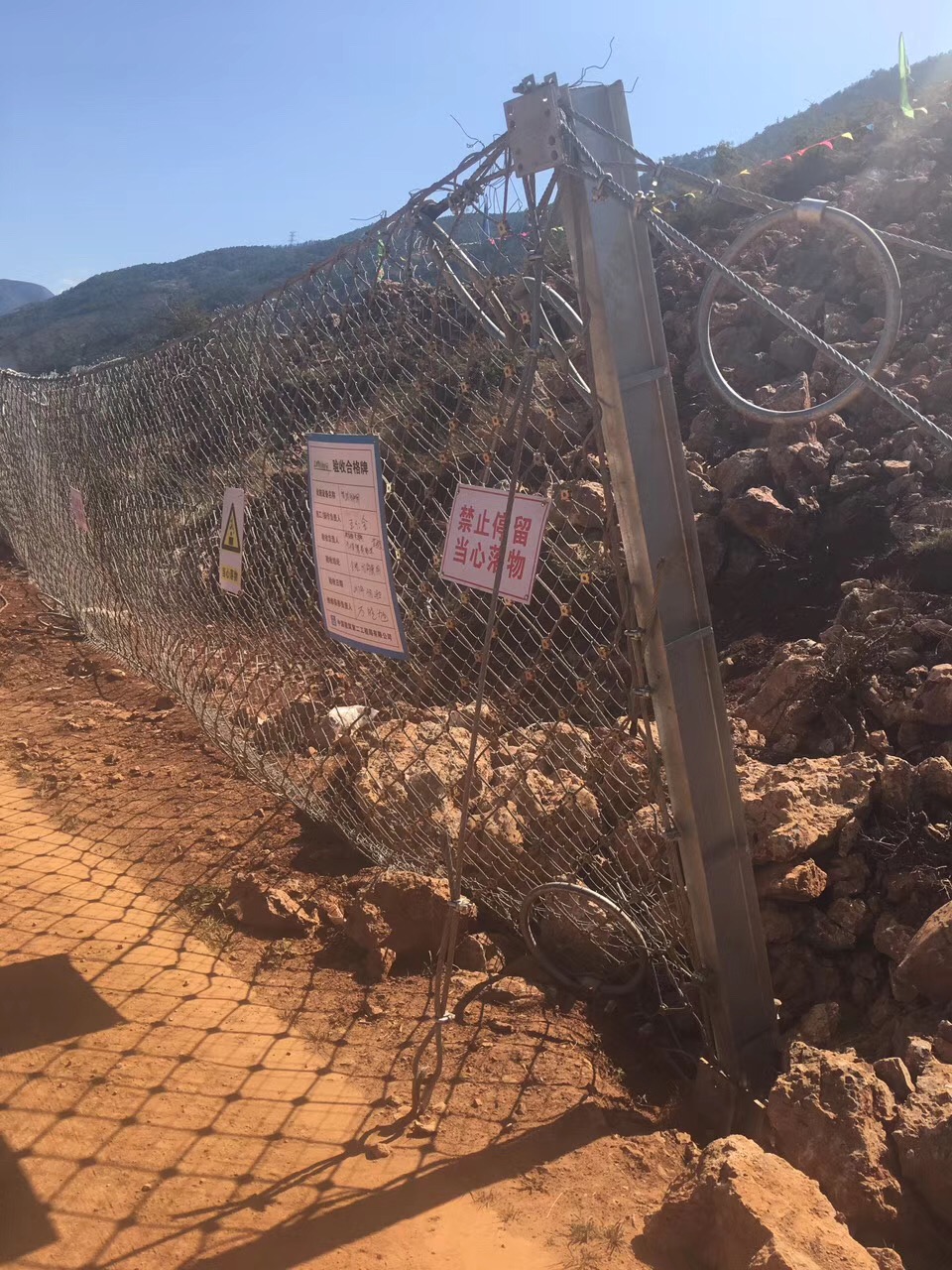

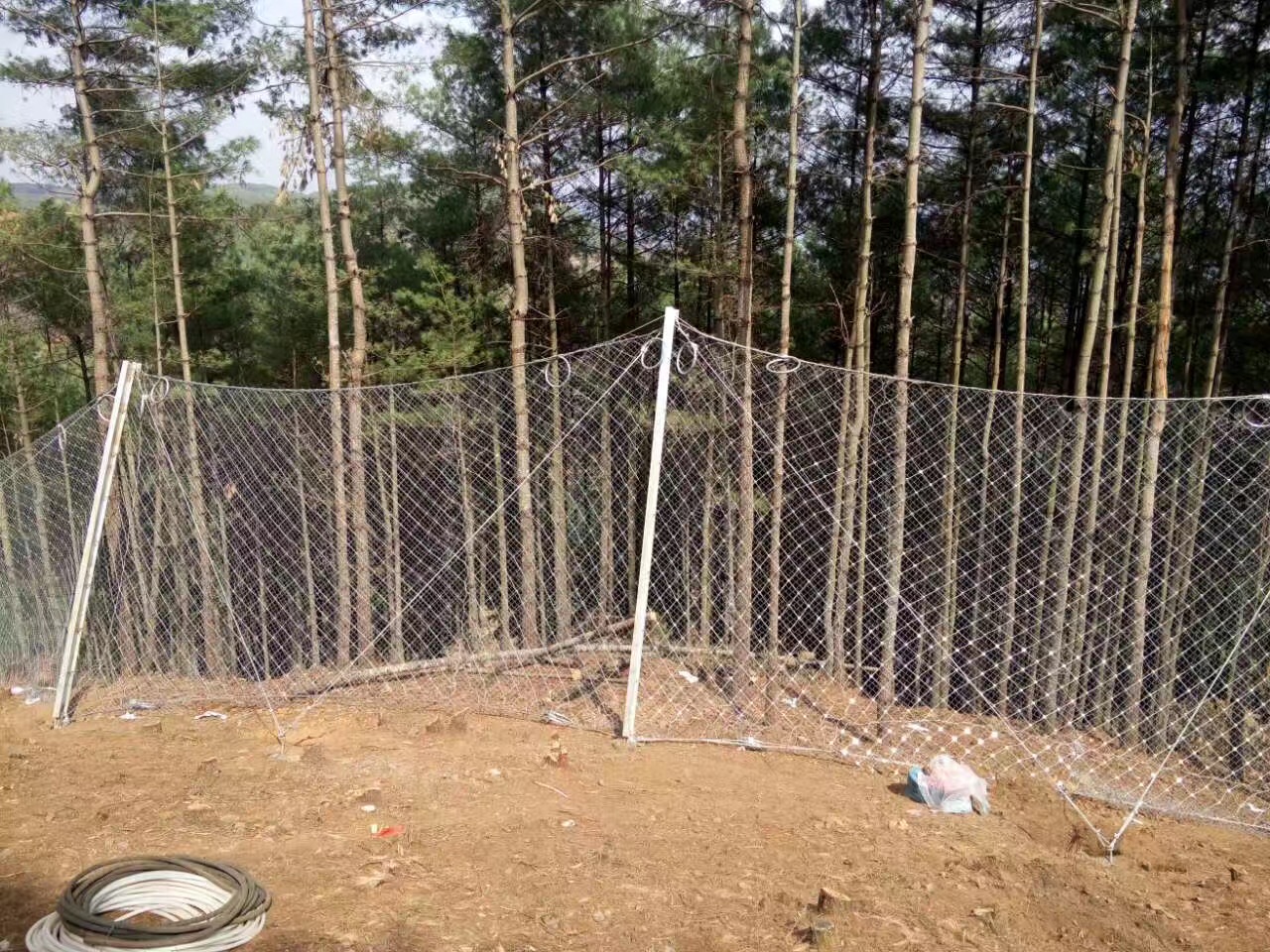

SNS被动柔性防护网介绍
SNS被动防护网系统是将以菱形钢丝绳网或环形网为主的格栅式柔性拦石网设置于斜坡上相应位置，用于拦截斜面坡上的滚落石（落物）以避免其破坏保护的对象，因此有时也称为拦石网，当设置于泥石流区内时，便可形成拦截泥石流体内固体大颗粒的柔性格栅坝。
SNS被动防护系统采用高强度热镀锌钢丝绳、钢丝网，不低于AB级的防腐处理，其防腐寿命根据环境条件的不同一般可达到30-50年不等。被动防护系统主要对边坡飞石、落石、雨水过多造成的坡体坍塌，防护能量级内的滑坡、泥石流等防治，减轻灾害的受损程度，其系统与相结合的消能装置、支撑柱、支撑绳及拉锚绳等，拦截能量可达到500KJ—1000KJ。
产品执行标准
铁道行业标准：TB/3089---2004
交通行业标准JT/T528—2004”
被动防护网的结构配置及防护功能
|
型号 |
网型 |
结构 配置 |
主要防护功能 |
|
|
RX-025 |
D0/08/050 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（钢柱间距10m，Φ12支撑绳，每跨各一个减压环（3），Φ16上拉锚绳（单绳），“1”字形布置，每根1个减压环，Φ12侧拉锚绳（单绳），Φ12下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能250KJ以内的落石 |
|
|
RX-050 |
D0/80/200 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ16支撑绳，每跨各一个减压环（6），Φ14上拉锚绳（单绳），“人”字形布置，每根1个减压环，Φ16侧拉锚绳（单绳），Φ16下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能500KJ以内的落石 |
|
|
RX-075 |
D0/80/150 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ18支撑绳，每跨各1/2个减压环（10），Φ16上拉锚绳（单绳），“人”字形布置，每根2个减压环，Φ16侧拉锚绳（单绳），Φ16下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能250KJ以内的落石 |
|
|
RXI-025 |
R5/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ18单支撑绳，Φ16上拉锚绳（单绳），Φ16侧拉锚绳（单绳）Φ16下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能250KJ以内的落石 |
|
|
RXI-050 |
R7/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ22单支撑绳，Φ18上拉锚绳（单绳），Φ18侧拉锚绳（单绳）Φ18下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能500KJ以内的落石 |
|
|
RXI-075 |
R7/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ16单支撑绳，每跨各一个减压环（6）,Φ14上拉锚绳（单绳），“人”字形布置，每根1个减压环，Φ14上拉锚绳（双绳），Φ14下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能750KJ以内的落石 |
|
|
RXI-100 |
R9/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ18双支撑绳，每跨各一个减压环（6）,Φ16上拉锚绳（单绳），“人”字形布置，每根1个减压环，Φ16侧拉锚绳（双绳），Φ16下拉及中间加固拉锚绳（单绳），Φ12缝合绳 |
拦截撞击能1000KJ以上的落石 |
|
|
RXI-150 |
R12/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ22双支撑绳，每跨各1/2个减压环（6）,Φ18上拉锚绳（单绳），“人”字形布置，每根1个减压环，Φ18侧拉锚绳（双绳），Φ18下拉及中间加固拉锚绳（单绳），Φ12缝合绳 |
拦截撞击能1500KJ以上的落石 |
|
|
RXI-200 |
R19/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ18双支撑绳，每跨各1/2个减压环（8）,Φ18上拉锚绳（单绳），“人”字形布置，每根1个减压环，Φ18侧拉锚绳（双绳），Φ18下拉及中间加固拉锚绳（单绳），Φ14缝合绳 |
拦截撞击能2000KJ以内的落石 |
|
|
AX-015 |
D0/08/250 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ12双支撑绳，每跨各1个减压环（2）,Φ16侧拉锚绳（单绳），，Φ12下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能150KJ以内的落石 |
|
|
AX-030 |
D0/08/200 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ16双支撑绳，每跨各1个减压环（4）,Φ16侧拉锚绳（双绳），Φ20侧拉及中间加固拉锚绳（单绳），Φ16下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能300KJ以内的落石 |
|
|
AXI-015 |
R5/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ18单支撑绳，Φ18下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能150KJ以内的落石 |
|
|
AXI-030 |
R7/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ16双支撑绳，每跨各1个减压环（3），Φ16侧拉锚绳（双绳）或Φ20侧拉锚绳（单绳），Φ16下拉及中间加固拉锚绳（单绳）Φ8缝合绳 |
拦截撞击能300KJ以内的落石 |
|
|
CX-030 |
D0/08/200 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ16双支撑绳，每跨各1个减压环（3），Φ16上拉锚绳（单绳）“1”字形布置，每根1个减压环，Φ16侧拉锚绳（单绳），Φ16下拉及中间加固拉锚绳 （单绳），Φ8缝合绳 |
拦截撞击能500KJ以内的落石 |
|
|
CX-050 |
D0/08/150 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环（Φ16双支撑绳，每跨各1个减压环（3),Φ16上拉锚绳（单绳），“1”字形布置，每根1个减压环，Φ18侧拉锚绳（单绳），Φ18下拉及中间加固拉锚绳（单绳），Φ8缝合绳 |
拦截撞击能500KJ以内的落石 |
|
|
CXI-030 |
R7/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环(Φ18支撑绳，Φ16上拉锚绳（单绳），“1”字形布置，每根1个减压环，Φ16侧拉锚绳（双绳），Φ16下拉毛机中间加固拉锚绳（单绳),Φ8缝合绳 |
拦截撞击能300KJ以内的落石 |
|
|
CXI-030 |
R7/3/300 |
钢柱+支撑绳+拉锚系统+缝合绳+减压环(Φ18支撑绳，Φ16上拉锚绳（单绳），“1”字形布置，每根1个减压环，Φ16侧拉锚绳（双绳），Φ16下拉毛机中间加固拉锚绳（单绳),Φ8缝合绳 |
拦截撞击能500kJ以内的落石 |
|
|
注： 1、除上述构成外，均含钢柱（系统高度为：3/4/5/6/7m,分别为16/18/20b/22b号工字钢加工而成）和拉锚锚杆（测拉锚杆一般为2Φ16*2.5或2Φ18*3钢丝绳锚杆，其余为2Φ16*2钢丝绳锚杆）。 2、是否带钢丝格栅根据需拦截落石尺寸设计确定。 3、要求带减压环，Φ12-14钢丝绳带GS-8000减压环，Φ16-Φ18钢丝绳带GS-8001减压环，Φ20-Φ22钢丝绳带GS—8002减压环，其能量吸收能力分别不应小于30/50/130KJ，启动荷载应介于与其相连的钢丝绳最小破断拉力的20%至50%，若改变减压环性能参数，则应改变其配置数量。 4、减压环在变形并吸收能量的过程中，其残余环段应持似圆形状，该环段的管体不应发生扁曲、扭曲、折皱或破裂现象。 5、产品质量标准均执行《中华人民共和国铁道部行业标准TB//3089-2004》 |
||||
被动防护系统技术指标
（1） 钢柱：由普通工字钢加工而成，其高度与系统高度相同，工字钢型号，依据钢柱高度暗标选定。
|
钢柱高度H(m) |
2 |
3 |
4 |
5 |
6 |
7 |
|
工字钢型号 |
16 |
16 |
18 |
20 |
20b |
22 |
拉锚杆：应选用双股Φ16钢丝绳锚杆，其长度一般依据系统高度按表选定，或按该表中锚杆扛拨系统高度及锚杆长度（m)/抗拨力（kn)
|
系统高度(m) 锚杆名称 |
2 |
3 |
4 |
5 |
6 |
7 |
|
上拉锚杆 |
1.5/40 |
1.5/40 |
2/50 |
2.5/50 |
2.5/60 |
2.5/60 |
|
侧拉锚杆 |
2/50 |
2/50 |
2.5/60 |
2.5/60 |
3/80 |
3/80 |
|
下拉锚杆 |
1.5/40 |
1.5/40 |
2/50 |
2/50 |
2.5/60 |
2.5/60 |
|
中间加固拉锚杆 |
1.5/40 |
1.5/40 |
2/50 |
2/50 |
2.5/60 |
2.5/60 |
（3）地脚螺栓锚杆每个基座应选用4根有螺纹钢筋加工而成的P28*1000/M27*100标准化地脚螺栓锚杆。
（4)基座及连接件：应选用标准化的GS-7001型基座和GS-7005型连接件。
被动防护系统技术指标
（5）锚杆孔径：上边锚杆设计抗拔力不小于80KN,其余锚杆设计抗拔力不小于50KN。锚固长度应根据计算确定，且不得小于2m.钢筋锚杆孔径应大于杆身直径12mm以上，双股钢丝绳锚杆孔径应大于钢绳2倍直径10mm以上。
6）上拉锚绳系统：
a、 上拉锚绳：RX——025系统的每根钢柱应设置单根设置单根上拉锚绳：RX—050和RX—075和RX—075系统除端部钢柱应设置单根上拉锚绳外，当钢柱间距大于或等于7m时，中部每根钢柱应设置两根对称布置的人字形上拉锚绳，RX—025、RX—050和RX—075系统的上拉锚绳分别选用直径Φ16、Φ14和Φ16的钢丝绳，当钢柱距离小于7m时，中部每根钢柱应设置单根上拉锚绳、其中上拉锚绳均选用直径为Φ16钢丝绳，每根上拉锚绳分别各带1个、1个、2个减压环。
b、 侧拉锚绳：端部钢柱各设置一根侧拉锚绳，Rx—025、RX—075系统的侧拉锚绳分别选用直径为Φ12，Φ16，和Φ18钢丝绳。
c、 中间加固拉锚绳：当单段SNS柔性防护系统大于7m时，应隔50m左右设置人字形中间加固锚绳，当此前已有下拉，锚绳时，下拉锚绳可当作中间加固锚绳对待，中间加固及下拉锚绳的直径均与侧拉锚绳直径相同。
d、
（7）支撑绳：均应设置双绳形式的上下支撑绳，RX—025、RX—050和RX—075系统的支撑绳直径分别设置1/1、2/2、2/4个消压环。当单断SNS被动系统大于7m时，宜按单根支撑绳的跨越长度下超越50m分段设置。
（8）
（8）钢丝绳网：RX—025、RX—050和RX系统分别选用孔径尺寸为250mm,200mm、150mm的钢丝绳网，网的长度一般选用5m,网的宽度与长度系统高度相同，但当系统网底线与水平面的夹角大于5度时，宜考虑配置相应斜角的菱形钢丝网。
（9）减压环型号：Φ12及Φ14钢丝绳应配置GS—8000减压环、Φ16及Φ18钢丝绳应配置GS—8001减压环。GS—8000和GS—80001型减压环的能量吸收能力分别不应低于30KJ和50KJ，其启动荷载应介于相连的钢丝绳网最小破断拉力的10%—70%,在距减压环约40cm处应设置声卡将两根支撑绳合并在一起，该绳卡紧固程度为标准的30%。
（10）缝合绳：每张钢丝绳网配置一根长度为其周长1.3陪的Φ8缝合钢丝绳。
（11）格栅：当需拦截小块落石时，应配置铁格栅，宜选用网孔径直径为50mm*50mm的钢丝格栅，钢丝绳网与铁格栅间应用采用Φ1.2铁丝绑扎，绑扎间距不宜大于1m.。
（12）钢丝绳材质：编网、支撑绳及拉锚系统所用钢丝绳应符合现行《钢丝绳国家标准》规定 ，其钢丝绳强度不低于1770Mpa，热镀锌等级不低于AB级。
（13）绳卡：各种规格钢丝绳所用绳卡的规格和标准固力（绳卡螺母紧固扭矩）见下表。
绳卡与钢丝绳关系及标准紧固力
|
钢丝绳直径（mm) |
Φ8 |
Φ12 |
Φ14 |
Φ16 |
Φ18 |
Φ20 |
|
绳卡直径（mm) |
Φ8 |
Φ13 |
Φ16 |
Φ16 |
Φ19 |
Φ20 |
|
绳卡螺母标准紧固扭矩 |
6 |
33 |
49 |
49 |
67.7 |
107 |
被动防护网安装流程图
测量定位→ 基挖开挖→基座安装→钢柱及上侧拉锁绳安装→侧位锚杆安装
↓
拉网← 格栅安装←验收←上下支撑绳安装
