产品介绍： 新型三维复合排水网（又名三维土工排水板、隧道排放水板、排放水板）的排水通道被上层和下层结构性筋条支撑和保护，降低上下层材料嵌入到排水通道的可能性，最大限度降低环境因素对排水性能的影响。
支撑筋条形成排水通道,在长期高压缩荷载作用下能保护排水能力；竖向筋条能够承受施加在排水通道上的长期高压荷载；三维复合排水网在各种不同荷载下都有很高的导水率；三维复合排水的抗拉强度约是普通排水网的2倍。

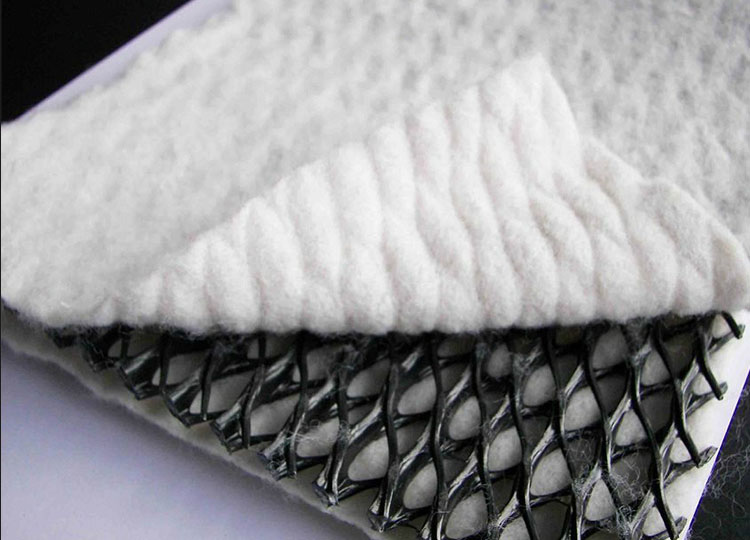

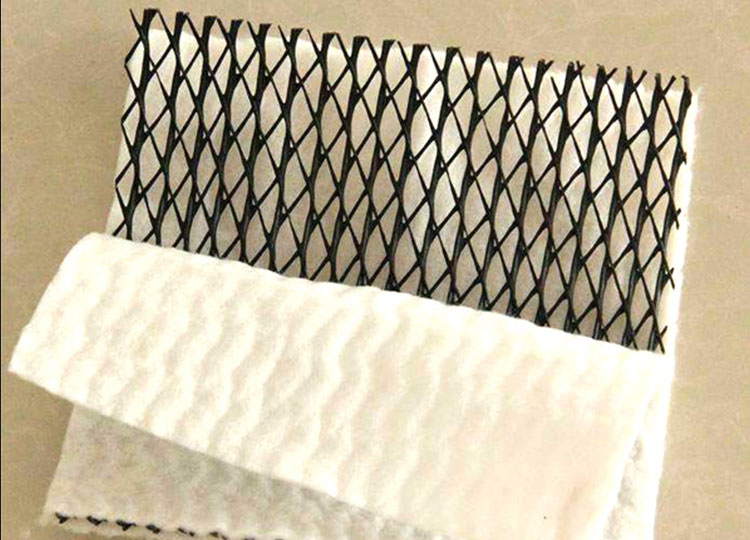

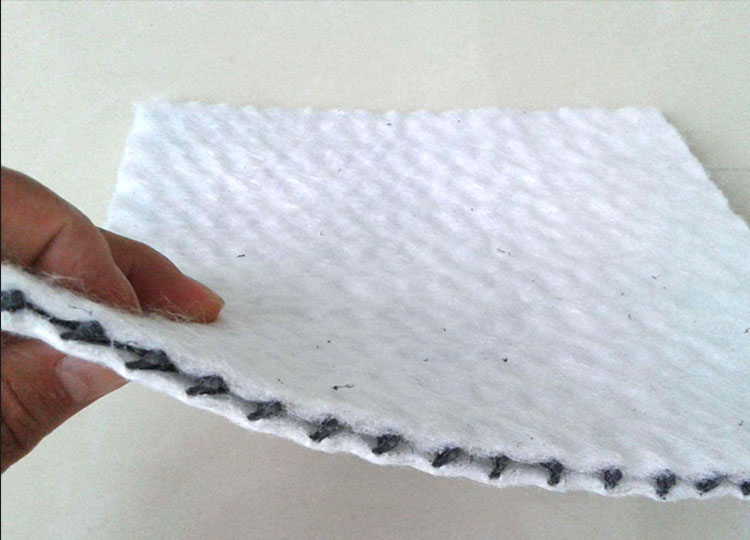

三维复合排水网由特有的三维土工网双面粘结土工布制成的。组合了土工布（反虑作用）和土工网（排水和保护作用），提供完整的“反虑-排水-保护”功效。三维复合排水网网芯独特的三维结构，在整个使用过程中能够承受较高的压缩荷载，并能保持相当的厚度，提供良好的到税率。
产品特点
排水能力强，能承受长期高压荷载；
极高的抗拉强度和抗剪强度；
减少土工织物嵌入网芯的几率，能保护长期稳定的导水率；
三维复合排水网能承受大于的压缩荷载，远大于普通排水网的抗压能力；
普通双肋排水网与新型三维排水网压缩蠕变析减系数比较。
产品用途
垃圾填埋场排水、公路路基和路面排水、铁路排水、隧道排水、地下结构排水、挡墙墙面排水、花园和运动场排水。
产品型号：
1000g/㎡（150g土工布/700g网芯/150g土工布）
1300g/㎡(150g土工布/1000g网芯/150g土工布）
1600g/㎡（200g土工布/1200g网芯/200g土工布）
规格：3m*50/100m
产品规格及性能
|
排水网芯 |
单位 |
规格 |
|||
|
单位面积质量 |
g/m2 |
750 |
1000 |
1300 |
1600 |
|
厚度 |
mm |
5 |
5 |
6 |
6 |
|
导水率 |
m/s |
K×10-4 |
K×10-4 |
K×10-3 |
K×10-3 |
|
延伸率 |
% |
＜50 |
＜50 |
＜50 |
＜50 |
|
抗拉强度（网芯） |
kn/m |
8 |
10 |
12 |
14 |
|
土工布 |
g/m2 |
150--150 |
150--150 |
200--200 |
200--200 |
|
几何特性 |
实验方法 |
单位 |
1000/2 |
1300/2 |
1600/2 |
附注 |
|
厚度 |
ISO9863 |
mm |
6.3 |
7.5 |
8.0 |
a |
|
厚度σ |
ISO9863 |
mm |
5.8 |
7.0 |
7.5 |
a |
|
单位面积质量 |
ISO9864 |
g/m2 |
1400 |
1700 |
2000 |
a |
|
卷宽 |
|
m |
2.05 |
2.00 |
2.00 |
a |
|
卷长 |
|
m |
30 |
30.0 |
30.0 |
a |
|
卷直径 |
|
m |
0.62 |
0.64 |
0.66 |
a |
|
卷体积 |
|
m 3 |
0.77 |
0.82 |
0.87 |
a |
|
卷质量 |
|
kg |
90 |
102.0 |
120.0 |
a |
|
技术性能 |
实验方法 |
单位 |
1000/2 |
1300/2 |
1600/2 |
附注 |
| 导水率 |
|
|
|
|
|
|
|
|
ISO12958 |
1/m/s |
1.3 |
1.40 |
1.50 |
a.b.c.d.e |
|
ISO12958 |
1/m/s |
1.1 |
1.20 |
1.30 |
a.b.c.d.e |
|
|
ISO12958 |
1/m/s |
1.0 |
1.10 |
1.20 |
a.b.c.d.e |
|
|
ISO12958 |
1/m/s |
0.7 |
0.80 |
0.90 |
a.b.c.d.e |
|
|
抗拉强度 |
ISO10319 |
kN/m |
20.0 |
28.0 |
30.0 |
a.b.e |
|
延伸率 |
ISO10319 |
% |
60 |
60 |
60 |
a.b.e |
|
土工布 |
实验方法 |
单位 |
1300/2 |
1600/2 |
附注 |
|
单位面积质量 |
ISO9864 |
g/m2 |
200-200 |
200-200 |
A |
=
附注：
(a)典型值 (b)纵向 (c)2mm HDPE衬垫边界条件 (d)l/m/s=1.0 E-03m2/s (e)每25，000m2测试复合排水网的导水率和抗拉强度
(*)可以根据不同的需要使用不同的土工布
